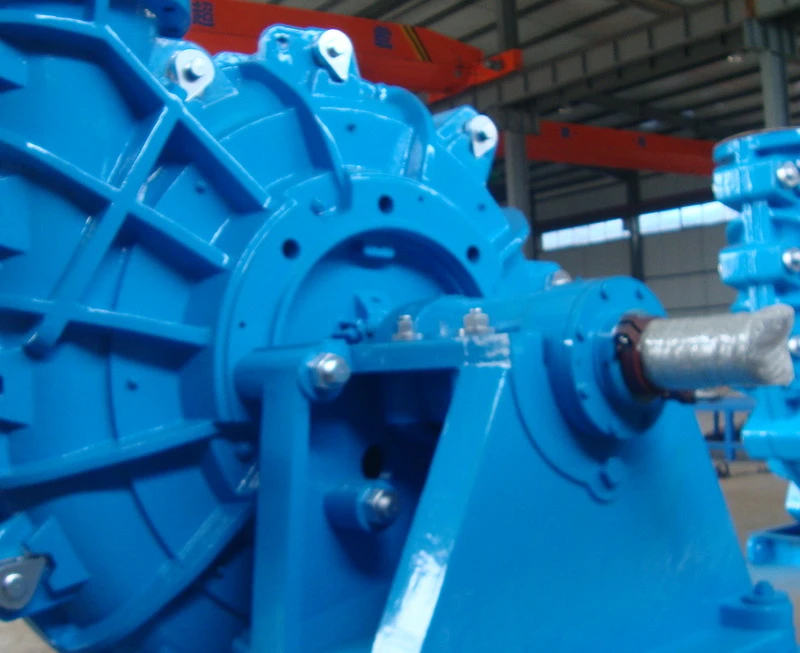

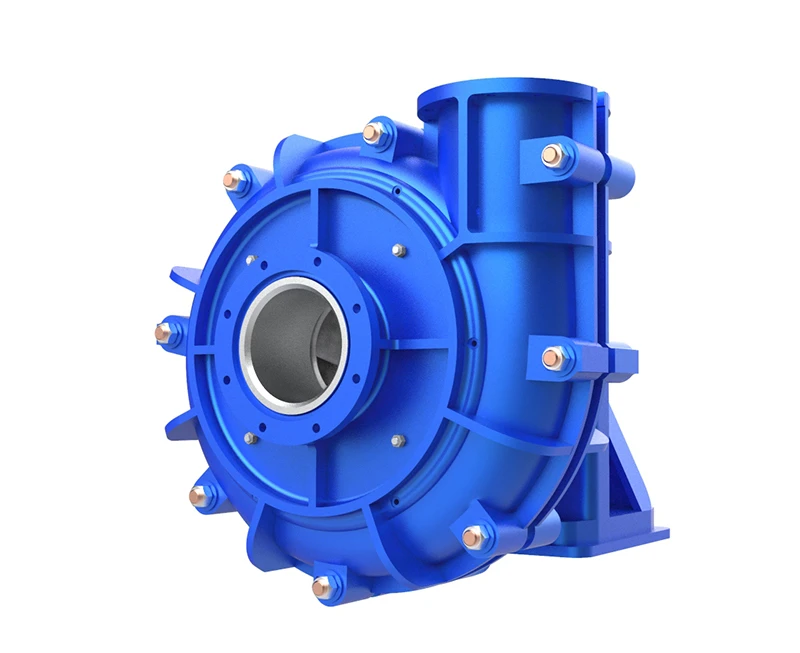

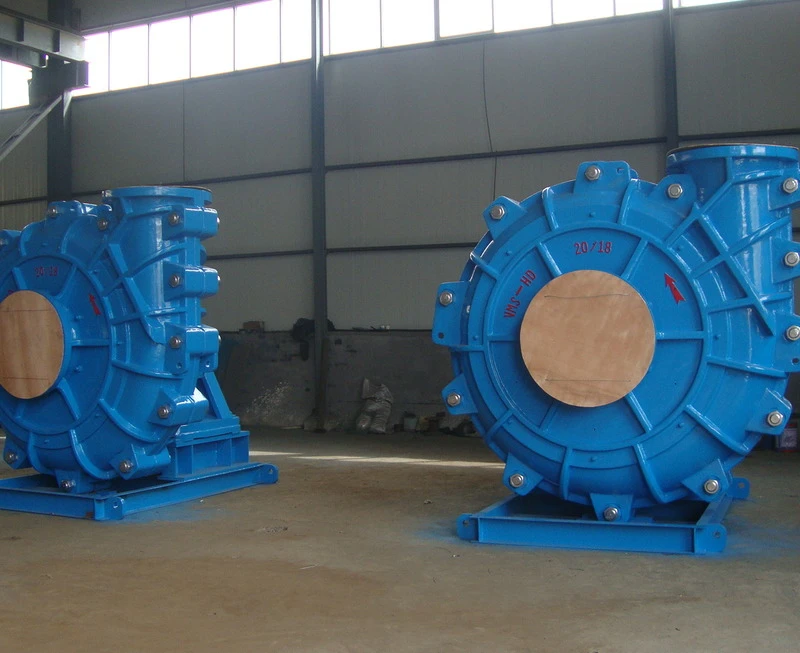

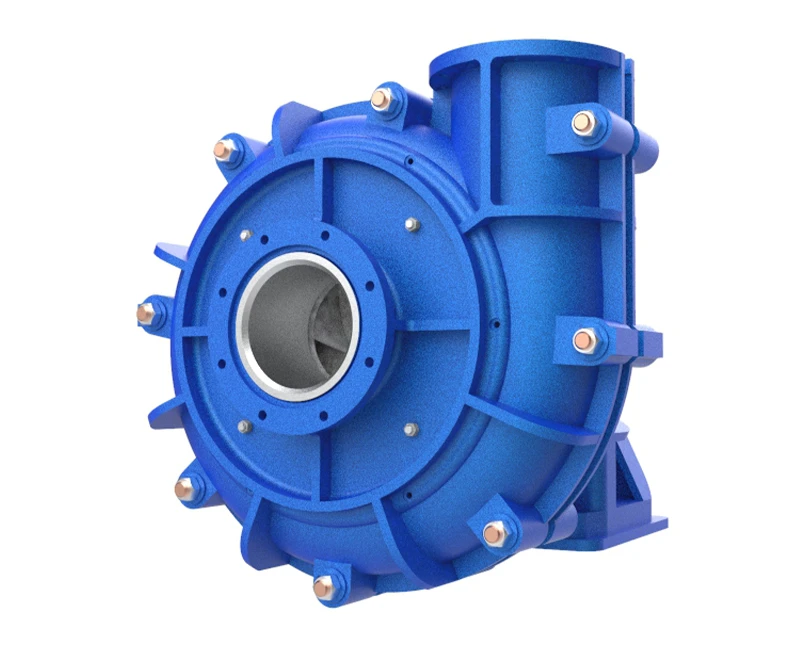

HAD - Bomba de lodo para servicio abrasivo pesado

Reemplazar AH

model: TENÍA

sizes: 1-18 pulgadas

head: 9-95 metros

capacity: 3-5000 m³/h

media: estiércol líquido

material: Cr27, Cr30, Cr33, CD4MCu, Cauchor

inquire_now

Siguiente producto

Introducción del producto Partes mojadas Caja Tipo de sellado Conjunto de rodamientos

Introducción del producto

La bomba para lodos de servicio pesado HAD está diseñada para manejar las aplicaciones de bombeo más exigentes, incluidas lodos altamente abrasivos, de alta densidad y erosivos. Con secciones transversales extragruesas en puntos críticos de desgaste y un diseño de impulsor optimizado, ofrece un rendimiento confiable, una vida útil prolongada y requisitos mínimos de mantenimiento.

Para una versatilidad aún mayor, las opciones revestidas de caucho amplían la idoneidad de la bomba para aplicaciones de manejo de químicos, con múltiples materiales de caucho disponibles para cumplir con condiciones operativas específicas. Esto hace que la serie HAD sea particularmente ideal para entornos agresivos como la descarga de molinos y el transporte de relaves.

Partes mojadas

Transatlántico

Hay revestimientos metálicos y revestimientos de elastómero. Según los tamaños de la bomba, los componentes del revestimiento son diferentes como se muestra en la siguiente tabla.

Bomba	Revestimientos Metálicos			Revestimientos de elastómero
Bomba	FPLI	Forro de voluta	Arbusto de garganta	FPLI	Revestimiento de placa de marco	Revestimiento de la placa de cubierta	Arbusto de garganta
1.5/1 TENÍA	√	√			√	√
2/1.5 TENÍA	√	√			√	√
3/2 TENÍA	√	√			√	√
4/3 TENÍA	√	√			√	√
6/4 TENÍA	√	√	√		√	√	√
8/6 TENÍA	√	√	√		√	√	√
10/8 TENÍA	√	√	√		√	√	√
12/10 TENÍA	√	√	√	√	√	√	√
14/12 TENÍA	√	√	√	√	√	√	√
16/14 TENÍA	√	√	√	√	√	√	√
20/18 TENÍA	√	√	√	√	√	√	√

Además del metal y el elastómero, el material cerámico se usa ampliamente en circunstancias de alta corrosión. Nuestras bombas cerámicas son intercambiables con las bombas HAD estándar.

Impulso

Ofrecemos tres tipos principales de impulsores: cerrados, abiertos y semiabiertos, cada uno de los cuales está diseñado para cumplir con una variedad de requisitos de aplicaciones. Además de estas opciones estándar, ofrecemos varias características de diseño para optimizar el rendimiento, como paletas traseras, paletas traseras retiradas, paletas traseras llenas, paletas pequeñas, diseño de alta eficiencia y diseño de aumento de espesor. Para adaptar aún más el impulsor a sus necesidades específicas, también podemos recortar el diámetro mediante CNC. En última instancia, más allá de nuestras ofertas estándar, nuestros ingenieros trabajan estrechamente con usted para seleccionar o diseñar el impulsor ideal para su aplicación.

Caja

Tabla de capacidad de carga de presión de la placa de cubierta y marco

Material de la cubierta y la placa del marco	Tamaño de la bomba	Presión de trabajo	Presión estática	Factor de presión de prueba	Presión de trabajo	Presión estática	Factor de presión de prueba
Hierro dúctil		Revestimiento de aleación de alto cromo			Revestimiento de elastómero (máximo)
	1,5/1AH	2,100	3,100	1.5	1,400	1,750	1.25
	2/1,5 AH	2,100	3,100	1.5	1,400	1,750	1.25
	3/2AH	2,100	3,100	1.5	1,400	1,750	1.25
	4/3 AH	2,100	3,100	1.5	1,400	1,750	1.25
	6/4AH	2,100	3,100	1.5	1,400	1,750	1.25
	8/6 AH	2,100	3,100	1.5	1,400	1,750	1.25
	10/8 AH	2,100	3,100	1.5	1,400	1,750	1.25
	12/10 AH	2,100	3,100	1.5	1,400	1,750	1.25
	14/12 AH	2,100	3,100	1.5	1,400	1,750	1.25
	16/14 AH	2,100	3,100	1.5	1,400	1,750	1.25
	20/18 AH	1,400	2,100	1.5	1,400	2,100	1.5

Material de la cubierta y de la placa del marco	Tamaño de la bomba	Presión de trabajo	Presión estática	Factor de presión de prueba	Presión de trabajo	Presión estática	Factor de presión de prueba
Hierro fundido		Revestimiento de aleación de alto cromo			Revestimiento de elastómero
	1,5/1AH	1400	2100	1.5	700	875	1.25
	2/1,5 AH	1400	2100	1.5	700	875	1.25
	3/2AH	1400	2100	1.5	700	875	1.25
	4/3 AH	1400	2100	1.5	700	875	1.25
	6/4AH	1050	1575	1.5	520	650	1.25
	8/6 AH	1050	1575	1.5	520	650	1.25

Tipo de sellado

Tenemos diferentes métodos de sellado para nuestras bombas HAD.

- Sello de empaque: Según el agua de lavado, hay flujo total, flujo bajo y flujo ultrabajo.

- Sello del expulsor: normal, sello alto

- Sello mecánico

Conjunto de rodamientos

Nuestros conjuntos de rodamientos ofrecen la flexibilidad de dos medios lubricantes (aceite o grasa) para adaptarse a diferentes condiciones operativas y preferencias de mantenimiento. Los clientes también pueden elegir entre una gama de marcas líderes de rodamientos que se ajusten a sus requisitos de confiabilidad y rendimiento.

Para ayudar con la selección adecuada, hemos desarrollado una tabla de referencia que define claramente la potencia nominal correspondiente a cada tamaño de conjunto de rodamientos.

Conjunto de rodamientos	Clasificación de potencia (kW)	Conjunto de rodamientos	Clasificación de potencia (kW)
A	7.5	CC	55
B	15	DD	110
do	30	EE.UU.	225
D	60	FF	425
mi	120	GG	900
F	260	CALLE	560
GRAMO	600	TU	1200
h	1400	Ud.	2000
